Controladores universales

Controladores universales

  • Características generales

    La serie Universal con infrarrojo es una gama de instrumentos para controlar las variables de temperatura, presión y humedad en unidades de aire acondicionado, refrigeración y calefacción. La gama incluye modelos para satisfacer todos los requisitos:

    Modelos disponibles
    Los modelos se dividen en dos familias: la primera con entradas unicamente de temperatura y, por consiguiente, adecuada para el control de temperatura en aplicaciones HVAC/R y/o genéricas que requieren un termostato en el rango -50T150 ° C; El segundo con entradas universales (NTC, NTC-HT, PTC, PT1000, PT100, TC J / K, tensión y corriente).



    Los siguientes sensores pueden conectarse a los modelos de "sólo temperatura":



    • NTC con rango –50T90 °C
    • NTC-HT con rango–40T150 °C
    • PTC con rango–50T150 °C
    • PT1000 con rango–50T150 °C



    Los siguientes sensores pueden conectarse a los modelos "Multi-entrada":

    • NTC con rango –50T90 °
    • NTC-HT con rango –40T150 °C
    • PTC con rango –50T150 °C
    • PT1000 con rango –50T150 °C
    • PT1000 con rango –199T800 °C
    • PT100 con rango –199T800 °C
    • TC J/K con rango –100T800 °C
    • Voltaje: 0 a 1 V, -0.5 a 1.3 V, 0 a 10 V, 0 a 5 V rat.
    • Corriente: 0 a 20 mA, 4 a 20 mA.



    El tipo de sonda es seleccionado a través de un parámetro de configuración.

    Las funciones principales incluyen:

    • PID con autotuning;
    • 2 circuitos de control independientes;
    • Control del reloj para los registros de las alarmas;
    • Ciclos de trabajo.



    Tipos de salida: relevadores, 0 a 10 Vdc o control de SSRs externos.

    Tipo de alimentación: los modelos disponibles con alimentación de (115 a 230 vac) o de 12 a 24 Vac-dc o 24 Vac-dc

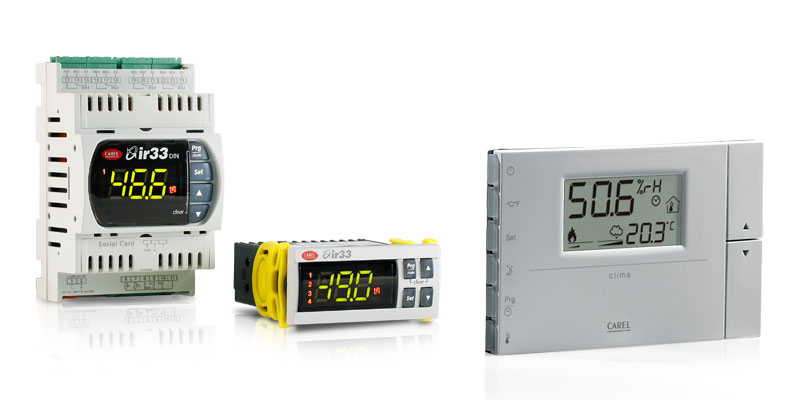

    Montaje en panel o riel DIN todos los modelos estan disponibles para ambos montajes. En panel con protección delantera IP65 o con riel DIN ( 4 modulos).

    Compatibilidad con versiones anteriores: la lista de parámetros es compatible con la serie anterior  "IR32 Universal"

    Otras funciones: 2 entradas digitales configurables, receptor IR y zumbador, disponibles en todos los modelos; Algunas versiones también cuentan con el reloj de tiempo real (RTC).











  • Más
    • Gama de modelos: la mejor solución se puede identificar fácilmente, gracias a la amplia gama de modelos disponibles.
    • Regulación PID: además de las tradicionales proporcional (P) y proporcional más integral (PI), se ha añadido la regulación PID (Proporcional Integral Derivada) con dos circuitos de regulación independientes.
    • Instalación: todos los modelos se suministran con terminales plug-in. Las unidades pueden ser programadas en el teclado, a través de llave de programación, control remoto y por medio de la herramienta Comtool.
    • Fuente de alimentación: todos los modelos están disponibles con alimentación de 12 a 24 Vac / 12 a 30 Vdc, 24 Vac/dc o 115 a 230 Vac.
    • Pantalla: el display grande con íconos, hace que sena fácil de configurar los parámetros.
    • RTC: se utiliza para registrar las alarmas y gestionar los ciclos de trabajo.
