compactSteam
Características generales
compactSteam es la propuesta de CAREL para la humidificación de ambientes residenciales, oficinas profesionales y pequeñas o medianas superficies comerciales.

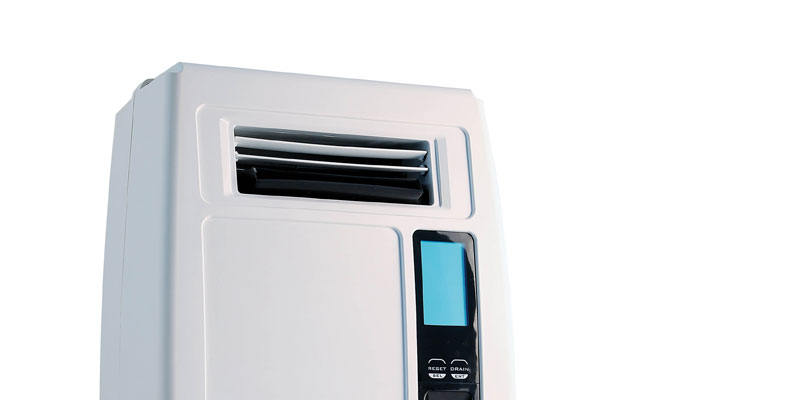

compactSteam es un humidificador por electrodos sumergidos, con las siguientes características principales:- diseño elegante y discreto, ideal para la instalación en cualquier entorno;
- silencioso dispensador de vapor, con rejillas de ventilación ajustables;
- gran pantalla gráfica LCD para una fácil comprensión;
- lider en el mercado por su funcionalidad, seguridad y facilidad de uso;
- modelos desde 1.6 a 5.4 kg /h;
- las conexiones eléctricas e hidráulicas pueden ocultarse completamente, y la temperatura del agua drenada no supera nunca los 60 ° C.
Si no se necesita humidificación durante más de 3 días seguidos, la unidad se drena automáticamente para la máxima higiene.

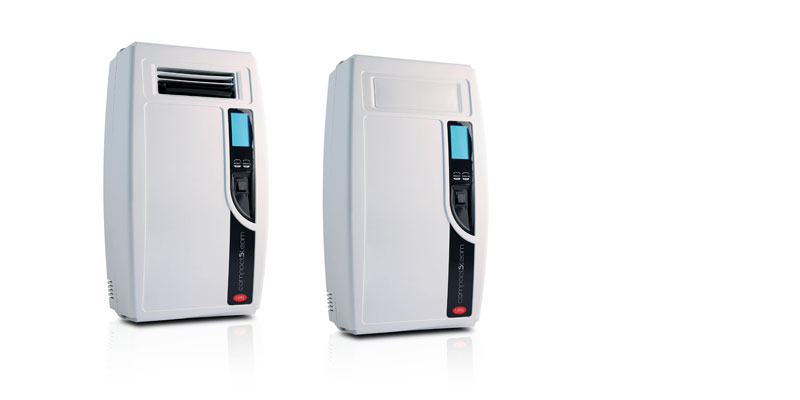

Una versión sin dispensador incorporado también está disponible, para la distribución de vapor en ducto.Control
El controlador con un microprocesador sofisticado gestiona automáticamente todas las funciones de la unidad, e incluye un sistema de autodiagnóstico con indicaciones sencillas e intuitivas, tanto numérico e iconos, en el gran display LCD.
El controlador incluye una entrada ON / OFF y una proporcional de 0 a 10 V, una entrada de habilitación remota, un relevador de alarma, una entrada para un sensor de flujo y una salida con una fuente de alimentación de 24 V. La producción de vapor se modula continuamente desde 20% a la capacidad máxima, y el nivel de agua es controlado por una electroválvula de llenado y una bomba de drenaje.La regulación de la humedad ambiente se realiza por un humidostato externo que, alimentado por el compactSteam, puede controlarlo de forma proporcional para una regulación todavía más precisa y confortable de la humedad.ESPECIFICACIONES TÉCNICAS
Producción de vapor: 1.6-5.4 kg/h (1 cilindro)
Alimentación:
- CH*01V1*, CH*02V1*: 110 Vac monofásico (-15/+10%) 50/60 Hz
- CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: 208/230 Vac monofásico (-15/+10%) 50/60 Hz
Consumo energético: 1.2-3.9 kW
Presión del vapor (Pa): ventilador integrado: 400; duct: 1000
Tupo de vapor: Ø 22 mm
Condiciones de funcionamiento: 1T40 °C, 10-90% rH sin condensación
Condiciones de almacenaje: -10T70 °C, 5-95% rH sin condensación
Grado de protección: IP20-
Más
- diseño elegante y discreto
- máxima capacidad seleccionable en intervalos de 5%;
- control proporcional 0-10V y modulación desde el 20 al 100%;
- gestión automática de la concentración de agua y espuma;
- entrada de arranque remoto y relevador de alarma;
- drenaje automático del agua después de 3 días de inactividad
- opción de resetear el contador de funcionamiento del cilindro
