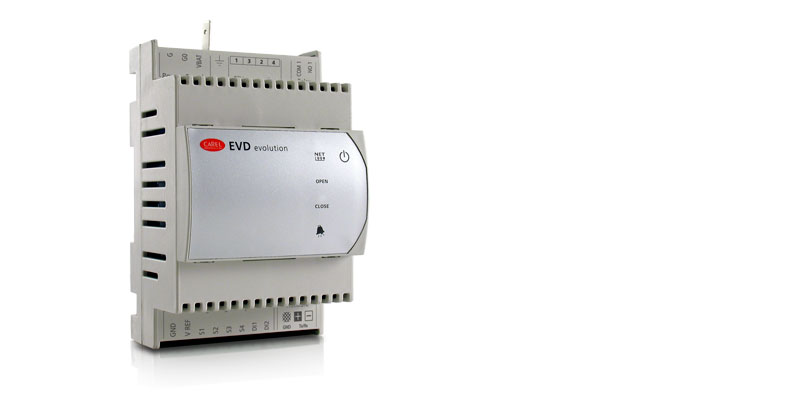

EVD Evolution
Características generales
Los controladores para válvula electrónica EVD Evolution de CAREL son la última etapa en el desarrollo de los reconocidos controladores CAREL para el control de sobrecalentamiento.
En comparación con los controladores EVD estándar, estos dispositivos cuentan con funciones avanzadas y una nueva interfaz de usuario que los hace aún más fáciles de usar y configurar.

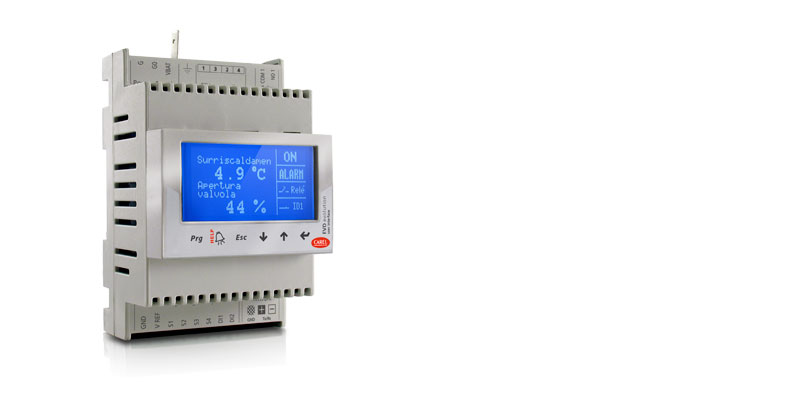

Un nuevo display gráfico y un sencillo procedimiento de programación permiten al controlador arrancar después de configurar sólo cuatro parámetros (y sólo tres si se utiliza el dispositivo para controlar las válvulas Carel): refrigerante, modo de válvula, tipo de sonda de presión y tipo de aplicación (chiller, display, Vitrina, etc.), elegidos desde un menú de opción múltiple.
Funciones principales:- Control de sobrecalentamiento con protección de alta presión, baja presión y bajo sobrecalentamiento.
- Arranque por medio de un asistente (Seleccionando sólo 4 parámetros)
- Diagrama de conexión mostrado en el display
- LCD gráfico extraíble, interfaz multi-idioma con ayuda en línea para los parámetros y unidades de medida SI o imperial
- Gestión de usuarios con contraseña para acceder a diferentes niveles de configuración
- Copiar valores de parámetros a diferentes dispositivos EVD por medio del display
- LEDs para monitorizar los parámetros principales
- Uso de transductores de presión radiométrica de baja potencia con salida de 4 a 20 mA (estos pueden ser compartidos entre varios drivers)
- Segunda entrada digital para la gestión de la descongelación
- Posibilidad de usar sondas de respaldo
Combinados con las válvulas de expansión electrónica CAREL ExV, los drivers EVD Evolution forman un sistema de control integrado que optimiza el funcionamiento del evaporador y obtiene un alto ahorro de energía.
Documentación
Technical
-
2D/3D drawings
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código EVD Evolution Single.zip Descripción 2D-3D drawings Idioma ALL Fecha 17/03/2023 Versión R0 Código EVD Evolution Single w Display.zip Descripción 2D-3D drawings Idioma ALL Fecha 09/03/2023 Versión R0 -
Manuals
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +0300005DE Descripción EVD evolution Treiber für elektronisches Expansionsventil Idioma GER Fecha 24/01/2024 Versión 4.2 Código +0300005EN Descripción EVD evolution electronic expansion valve driver Idioma ENG Fecha 24/01/2024 Versión 4.2 Código +0300005ES Descripción EVD evolution driver para válvula de expansión electrónica Idioma SPA Fecha 24/01/2024 Versión 4.2 Código +0300005FR Descripción EVD evolution pilote pour vanne d'expansion électronique Idioma FRE Fecha 24/01/2024 Versión 4.2 Código +0300005IT Descripción EVD evolution driver per valvola di espansione elettronica Idioma ITA Fecha 24/01/2024 Versión 4.2 Código +0300005PT Descripción EVD evolution driver para válvula de expansão eletrônica Idioma POR Fecha 24/01/2024 Versión 4.2 Código +0300005RU Descripción EVD evolution Привод электронного расширительного вентиля Idioma RUS Fecha 24/01/2024 Versión 4.2 Código +0300005CS Descripción EVD evolution Ovladač elektronického expanzního ventilu Idioma CZE Fecha 24/01/2024 Versión 4.2 Código +0300005JA Descripción EVD evolution 電子膨張弁ドライバー Idioma JAP Fecha 16/08/2013 Versión 3.3 -
Technical Leaflets
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +050004150 Descripción EVD*, EVDIS* - EVD evolution - Driver per valvola di espansione elettronica e display grafi co/ Electronic expansion valve driver and graphic display Idioma ENG FRE ITA SPA Fecha 20/10/2023 Versión 3.1 Código +050004151 Descripción EVD*, EVDIS* - EVD evolution - Electronic expansion valve driver and graphic display Idioma CHI GER POR RUS Fecha 20/10/2023 Versión 3.1
Commercial
-
Other related documentation
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +800004030 Descripción Soluzioni per Unità Trattamento Aria: Tecnologia e competenza per la qualità dell’aria e il risparmio energetico Idioma ITA Fecha 05/04/2023 Versión 1.2 Código +800004031 Descripción Solutions for Air Handling Units: Technology and expertise for indoor air quality and energy saving Idioma ENG Fecha 05/04/2023 Versión 1.2 Código +800004036 Descripción Rozwiązania dla central wentylacyjno-klimatyzacyjnych (AHU) - Technologia, doświadczenie i oszczędność energii dla jakości powietrza w pomieszczeniach Idioma POL Fecha 05/04/2023 Versión 1.2
Images
-
High resolution images
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código PH08LEV301-EVD-evo-single Descripción CAREL EVD Evolution - Expansion valve driver - EEV Technology Idioma ALL Fecha 11/03/2022 Versión R.0
