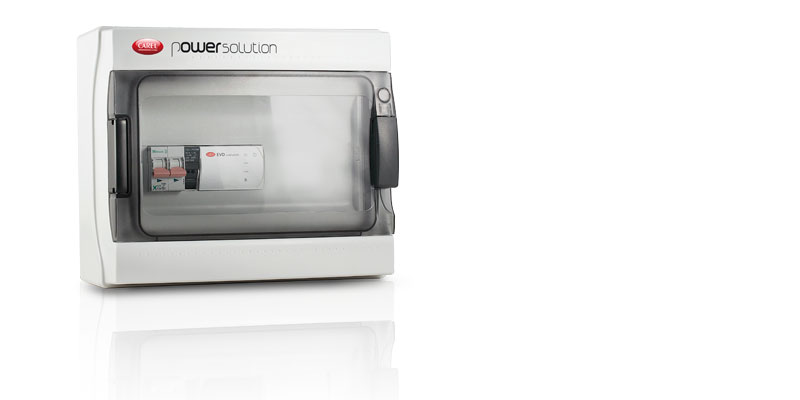

Panel EDV
Características generales
El panel evdEVO está alojado dentro de un contenedor de fibra de vidrio de gran robustez (resistencia a impactos IK 09) que garantiza un grado de protección IP65 y está equipado con una puerta transparente removible lista para bloquearse. Además, un sistema innovador de bisagra permite que la puerta se abra a ras de la pared, evitando así el desprendimiento y la rotura en caso de impacto accidental. El acabado estético es perfecto, el color es RAL7035, las certificaciones del contenedor son IMQ CEI 23-48 / -23 / 49, IMQ EN 62208 conforme IECEE CB SCHEMA IEC 60670-24. La apertura de la puerta exterior garantiza además el acceso y el control frontal del interruptor general del cuadro eléctrico, por medio de un interruptor termomagnético bipolar, y el acceso a los portafusibles para la protección del transformador, para inspección y mantenimiento. Junto con el panel eléctrico, se proporciona cada uno de los siguientes accesorios: NTC060HF01, SPKC005310, SPKT0043R0.
Además de los producto finales ofrecidos en el catálogo, se pueden solicitar diferentes combinaciones o accesorios para adaptarse a las necesidades del cliente: solución con regleta de terminales de apoyo para todas las E/S o con conexión directa al driver, con caja original o con hoyos y/o pasacables para agilizar la instalación, con o sin módulo Ultracap, con o sin display en su idioma para el driver, con el modelo de driver o los accesorios preferidos. El diagrama de conexión suministrado, en el idioma del usuario, ofrece dos métodos de conexión para la salida digital del driver: para señalar alarmas o para controlar la válvula en caso de fallas de alimentación. Todo esto hace que el panel evdEVO sea la mejor solución para reacondicionar o nuevas instalaciones con válvulas electrónicas.
Documentación
Technical
-
Manuals
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código +030221141 Descripción Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien Idioma ENG FRE ITA Fecha 08/03/2024 Versión 1.1
Images
-
High resolution images
* Entries are ordered by date
Código Descripción Idioma Fecha * Versión Código PH12LQU302-EVD-panel Descripción CAREL EDV panel - Electrical panel for Retrofit solutions - Powersolution Idioma ALL Fecha 17/03/2022 Versión R.0
