  • Características generales

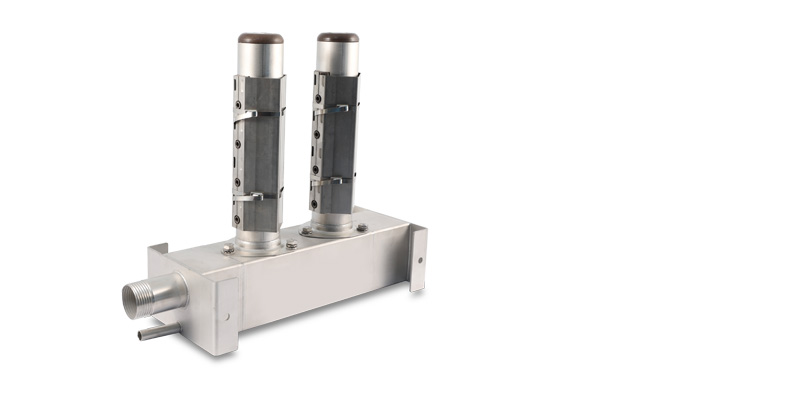

    Multi-lance (SAB / SAT)
    El sistema ultimateSAM puede utilizar vapor desde una red bajo presión o a partir de un generador de presión atmosférica (humidificador). En el primer caso, el fluido alcanza el distribuidor a través de una válvula de regulación, por medio de la cual se produce una expansión que casi alcanza la presión atmosférica. En el segundo caso, ultimateSAM está conectado directamente al humidificador; en este caso la modulación del flujo de vapor se lleva a cabo directamente por el humidificador. Con el fin de minimizar la condensación, los distribuidores de vapor se han diseñado con deflectores y boquillas a fin de garantizar la liberación de sólo vapor seco en la UMA o en ek ducto.

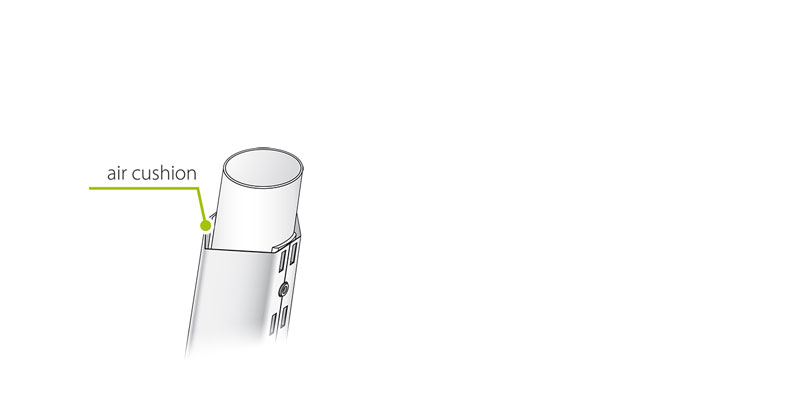

    El ultimateSAM puede adquirirse con tubos de distribución verticales dotados de aislamiento por cojín de aire para reducir tanto el calentamiento del aire como la formación de condensación.


    Los distribuidores con aislamiento cuentan con boquillas insertadas en los tubos bajo presión, que sacan el vapor seco desde el centro de ellas mismas para evitar gotas de condensación en el flujo de aire. En cambio, los distribuidores no aislados, no disponen de boquillas. El uso de modelos de tubos aislados con boquillas permite una reducción de 30% de condensación en comparación con los no aislados. En ambos casos, por supuesto, se garantiza una corta distancia de absorción (del orden de 0.5 metros).

    Distribuidor Individual (SA0)
    Se puede utilizar para el vapor a presión o con vapor de presión atmosférica. En este caso, el colector separa la condensación ya que está equipado con un deflector interno, así como un drenaje de condensado. El distribuidor sencillo está provisto de aislamiento y boquillas para reducir la formación de condensación y la distancia de absorción.


    Accesorios disponibles para el distribuidor sencillo:

    • SAKC * S10 * 0: kit de tubería de drenaje de condensación;
    • SAKC0 * * T0 0:kit de montaje del drenaje de condensación;
    • SAKD0 * 10 * 0 e SAKD0 * 20 * 0: kit de entrada de vapor para doble tubo

  • Más

    Accesorios:

    • Válvulas modulantes con actuador eléctrico y cierre automático de seguridad en caso de falta de alimentación eléctrica;
    • Conectores de entrada de vapor en acero inoxidable;
    • Separadores y drenajes de condensación para evitar que la condensación formada en la línea de alimentación alcance la válvula y el distribuidor;
    • Filtros en Y que eliminan todo tipo de impurezas en la tubería.
