humiFog (HD) ND

UA*HD*
humiFog (HD) ND
  • Características generales

    Composición del sistema

    El humiFog para CTA/ducto está formado por:
    • Estación de bombeo con modulación continua (con inverter);
    • Bastidor (rack) con boquillas de atomización de agua;
    • Separador de gotas (obligatorio para instalaciones certificadas);
    • Tubos de conexión de alta presión;
    • Sondas de humedad;
    • Sistema de tratamiento de agua (ósmosis inversa), no suministrado por CAREL.

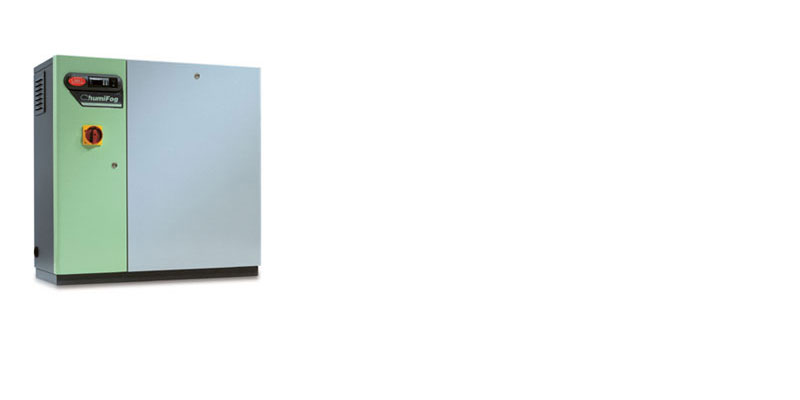

    Estación de bombeo con modulación continua para CTA/ducto (con inverter)

    La estación de bombeo utilizada para aplicaciones CTA/ducto está dotada de inverter que permite variar de forma continua la velocidad de la bomba de alta presión, regulando así el caudal del agua rociada.
    Combinando la modulación continua de la velocidad de la bomba con el control del número de boquillas que atomizan, mediante electroválvulas, el caudal puede variar desde el 15% al 100% del caudal nominal de la bomba y la presión del agua permanece entre 25 y 75 bar, garantizando la producción de gotas finísimas.
    La capacidad máxima de la estación de bombeo disponible es 60, 120, 180, 250, 350, 500 kg/h (versiones personalizadas hasta 5.000 kg/h).

    Bastidor para la humidificación en ducto

    Fabricado a medida de la CTA/ducto, está compuesto por colectores portaboquillas, boquillas de atomización, válvulas de interceptación del colector, válvulas de descarga del colector, válvula de ventilación y válvula de descarga principal. Todas las partes metálicas son de acero inoxidable.  Las electroválvulas de interceptación permiten el control del número de boquillas en funcionamiento, mientras que las electroválvulas de descarga y ventilación permiten el vaciado del rack cada vez que el humidificador deja de humectar.

    Distancia de absorción

    El humiFog genera una niebla finísima con gotitas de diámetro de solo 10 a 15 µm, mediante boquillas que tienen un orificio de solo 0.2 mm. que trabajan a alta presión (25 a 75 bar). Esta niebla finísima es rápidamente absorbida por el aire necesitando un espacio libre para la evaporación de solo 700 mm. Normalmente es suficiente de 1.000 a 1.200 mm para que más del 95% del agua atomizada sea absorbida por el aire.

    Separador de gotas (obligatorio para instalaciones certificadas)

    El separador de gotas tiene el objetivo de capturar las gotas de agua que no se evaporan completamente para evitar que sobrepasen la cámara de humectación. Está disponible en dos versiones: en material filtrante de fibra de vidrio o en acero AISI 304, esta última necesaria para instalaciones certificadas VDI6022. La estructura del separador de gotas es siempre de acero inoxidable.  El separador de gotas se suminsitra en módulos estándar que pueden ser ensamblados para cubrir la sección de la CTA/conducto.

    Certificación higiénica

    La implementación de:
    • rack especial de atomización que permite el vaciado de las tuberías;
    • separador de gotas de acero inoxidable desarrollado por CAREL;
    ha permitido que el humiFog para CTA/ducto obtenga la certificación VDI6022: "Hygienic standards for ventilation and air conditioning systems, Offices and assembly rooms", del ILH de Berlín.  Además, ha obtenido la certificación DIN1946, VDI3803, SWKI2003-5 (CH), ÖNORM H 6021 (A)
