EmJ - Electonic Modulating Ejector

Los sistemas de CO2 transcríticos ahora se pueden optimizar
para operar en climas más cálidos ...

... desde pequeñas tiendas de conveniencia hasta grandes supermercados



Los eyectores moduladores electrónicos representan una solución de vanguardia que aumenta la eficiencia energética de los sistemas transcríticos de CO2 en climas cálidos, extendiendo de forma sostenible la posibilidad de utilizar CO2 como refrigerante natural
Un eyector es un dispositivo que explota la energía de un fluido a alta presión que fluye a través de una boquilla para transportar y comprimir otro fluido a una presión mucho más baja.La característica fundamental de la solución es la modulación continua asegurada por los eyectores, que a través de algoritmos de control dedicados permiten que el sistema se adapte continuamente a las variaciones típicas en las condiciones de operación del sistema de refrigeración.


Modulación continua

La modulación continua representa la vanguardia en las soluciones de CAREL, desde las válvulas de expansión electrónicas hasta los sistemas de control para compresores BLDC y ahora los eyectores moduladores. A través de una modulación continua y precisa, CAREL puede garantizar la máxima eficiencia del sistema, manejando diferentes condiciones de operación y adaptándose a los diferentes requisitos del sistema de la manera más óptima, especialmente en cargas parciales.

La modulación continua simplifica lo que en realidad es una tecnología intrínsecamente compleja. Es por eso que CAREL ha aplicado este concepto a su gama de eyectores, una característica única que permite el uso de un solo dispositivo autoadaptable para garantizar una eficiencia energética óptima.


Eficiencia incrementada

EmJ y el rack específicamente diseñado donde está instalado reducen la complejidad del sistema, ya que pueden adaptarse instantánea y continuamente a las condiciones operativas específicas, asegurando un aumento en el rendimiento del sistema de hasta 25% en condiciones de diseño y hasta 12% en general durante todo el año.
Todo esto está basado en:



  • recuperación del trabajo de expansión directa debido al efecto Venturi;
  • mayor temperatura de evaporación en gabinetes MT;
  • mayor presión de succión en todos los compresores MT.

EmJ supera por completo el concepto de "CO2 equator" creado hace varios años, lo que aumenta la eficiencia en todo el mundo.


Sistemas simplificados

El eyector modulador optimiza los costos y la complejidad de la instalación, ya que puede adaptarse de forma continua e instantánea a condiciones operativas específicas y la modulación continua se incrementa directamente la eficiencia energética de los sistemas transcríticos de CO2 en todas las condiciones de trabajo.

Los eyectores moduladores EmJ se pueden desmontar e inspeccionar completamente, y el cuerpo se instala por separado, lo que permite que el actuador sea removido de forma independiente; esto hace que la instalación y el mantenimiento sean extremadamente simples.

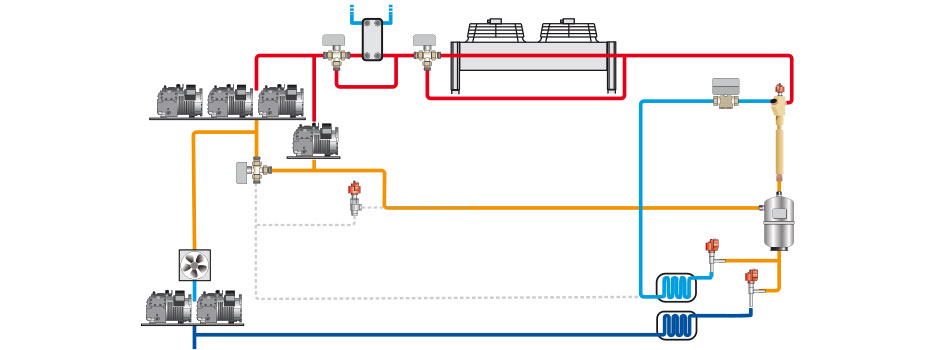

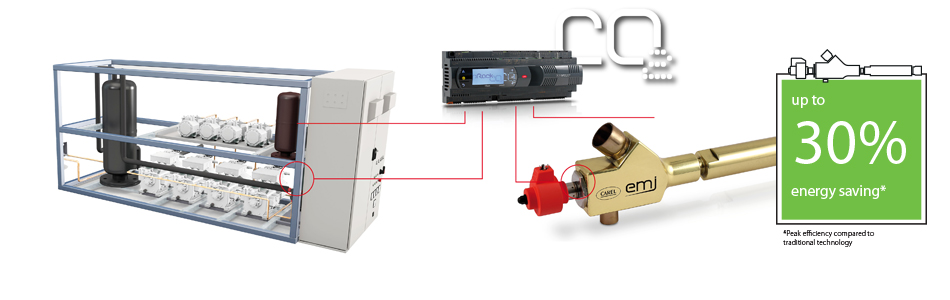

El uso de eyectores moduladores con el controlador de rack de compresor pRack pR300T de CAREL permite una gestión integrada y sincronizada de todos los componentes del rack. Los algoritmos avanzados que aseguran la eficiencia energética y el control preciso también simplifican aún más el sistema, permitiendo, por ejemplo, la reutilización de compresores que tradicionalmente no se utilizan en ciertos modos operativos, reduciendo la cantidad de compresores necesarios (compresores de temperatura media que pueden operar con presión diferencial que es típico de los compresores paralelos).El resultado global es una reducción en el número de compresores necesarios para la misma capacidad de enfriamiento que un sistema sin eyectores moduladores CAREL en condiciones subcríticas, los eyectores EmJ tienden a funcionar como una válvula de alta presión modulante, eliminando así la necesidad de instalar válvulas adicionales, que sería redundante, incluso en condiciones transcríticas.

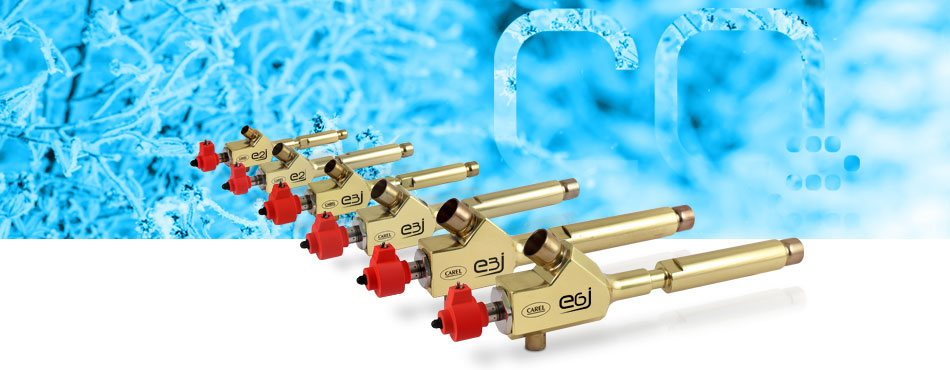

Escalabilidad

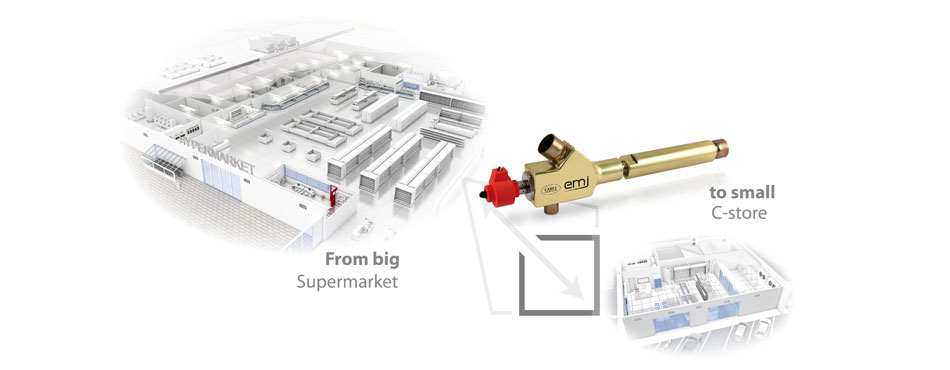

La gama de eyectores de vapor moduladores incluye varios tamaños de eyectores diferentes, todos los cuales tienen la habilidad de variar la capacidad en un rango dado. La gama CAREL EmJ cubre diferentes capacidades de refrigeración, desde unos pocos kW hasta más de cien kW, proporcionando así la máxima flexibilidad al diseñar racks para diversas aplicaciones. Desde pequeñas tiendas hasta grandes supermercados, la eficiencia energética de los sistemas de refrigeración con CO2 transcrítico ahora también puede ser sostenible en climas más cálidos.
